Categorie: 10 GHz WebSDR

10 GHz websdr heeft nieuwe computer

Op 5 mei 2022 is de binnenunit van de de 10 GHz websdr vervangen. We hebben hiermee bereikt dat de websdr weer stabiel werkt.

Verder is het ontvangstbereik vergroot naar het banddeel 10368 – 10369 MHz.
Ook is een extra SDR ontvanger toegevoegd voor experimenten.

De oude websdr computer was nog een Raspberry PI2 en op onregelmatige momenten verloor deze de usb connectie met de SDR. Dat hebben we bijna 4 jaar lang opgelost door de computer elke ochtend te herstarten. Echter het werd erger en erger..  Tijd voor vernieuwing.

Besloten is een geheel nieuwe binnenunit te maken. Deze bestaat nu uit een Odroid XU4 met 2x RTL-SDR.

Het binnen werk. Rechts de voedingen voor de computer en de ontvanger op het Dak. Links de Odroid computer en 2x RTL-SDR

Bijzondere dank gaat uit Joris PE1GLX en Henk PA3GUO die bereid waren om op korte termijn de onderdelen te assembleren in een mooie nieuwe websdr binnenunit. De uiteindelijke installatie op locatie was daardoor eenvoudig. Kwestie van de oude unit te vervangen door de nieuwe. Dit heeft uiteindelijk op 5 mei 2022 plaatsgevonden en was in 5 minuten gedaan.

10 GHz websdr binnenunit op locatie

10 GHz WebSDR

De 10 GHz websdr is een belangrijk instrument voor 3cm gebruikers om de condities te monitoren.

Ook is het handig voor regenscatter. Je kan op de websdr vaak horen wanneer je antenne optimaal staat uitgericht op een regenbui.
De ontvanger is zeer gevoelig. Het blijkt elke dag mogelijk om je eigen signaal tot op 200km afstand of zelfs verder terug te horen met een 60cm dish en 8w output.

Er is meer mogelijk op 3cm dan je denkt.

Meer informatie over de websdr: http://websdr.pi2ehv.ampr.org/

DX op 10GHz WebSDR Eindhoven

Het laatste verslag over de 10GHz WebSDR is alweer een jaar oud. Dus weer tijd voor een update.

Afgelopen jaar is vanuit de techniek gezien de GPS antenne vervangen. Sindsdien blijft de LO van de ontvanger netjes gelocked op de referentie. Verder loopt de WebSDR zonder noemenswaardige issues lekker door. Op dit punt is dus weinig te melden.

Onlangs is de center frequentie van de bakenband ontvanger gewijzigd naar 10368.899MHz. Het baken ON0TB zit op 10368.900MHz en viel precies op de nul Hz waardoor deze niet was te horen. Door de ontvanger met 1kHz te verschuiven is ON0TB nu wel continue hoorbaar met een mooi stabiel signaal. ON0TB staat op 115km afstand op de Botrange en heeft een zendvermogen van 10mW in een 10db slotted waveguide. Het is alleen een carrier, dus geen modulatie. Deze carrier is gelocked aan een GPS referentie.

In het afgelopen jaar is wel weer leuke DX gehoord en de best DX is afgelopen zomer verbeterd door de ontvangst van LB2SHF/B in het locatorvakje JO48AD. Dat is een afstand van maar liefst 766km via Tropo! LB2SHF/B is in de afgelopen zomer zelfs meerdere malen in de tijd gelogd. Interessant is dat dit tropo pad vaker blijkt voor te komen.
Afgelopen zomer is ook OE5VRL/5 gelogd. Dit is een afstand van 720km! In dit geval was de propagatie regenscatter. Tijdens de zomerse onweersbuien wordt ook zeer regelmatig het signaal van OK1JKT (560km) gelogd.

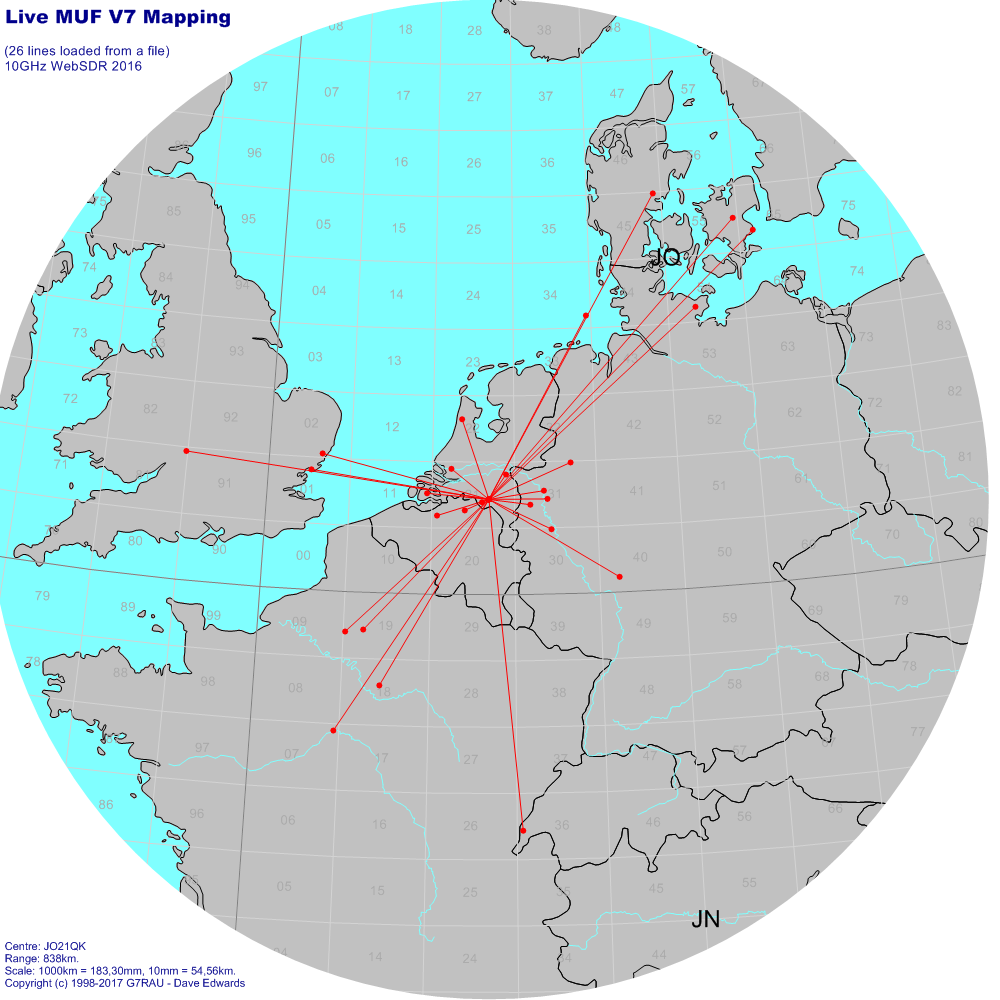

Hieronder een kaartje met alle gelogde stations in de periode 2017-06-01 en nu. In het log staan 55 unieke stations. De stations waar de locatie van bekend is zijn in het kaartje geplot.

WebSDRPI2EHV-3cm-20180924
Er komen regelmatig vragen binnen over de orientatie van de 10GHz antenne. Op de website is hierover extra informatie toegevoegd. Wellicht ten overvloede hier het internet adres waar de 10GHz ontvanger bereikt kan worden:

http://websdr.pi2ehv.ampr.org

Het blijkt dat de ontvanger best gevoelig is en de kans groot is om je 3cm eigen signaal terug te kunnen horen. Zelfs over grotere afstanden. Leuk om mee te experimenteren.
